CH50與GH50減速機為同型號，不同廠家型號之間可能有差異，具體請核對尺寸圖或者是咨詢右邊在線客服

CH50標準型減速電機型號：CH50-1.5KW-100SB、CH50-1.5KW-120SB、CH50-1.5KW-140SB、CH50-1.5KW-160SB、CH50-1.5KW-180SB

CH50-2.2KW-50SB、CH50-2.2KW-60SB、CH50-2.2KW-70SB、CH50-2.2KW-80SB、CH50-2.2KW-90SB、CH50-2.2KW-100SB

CH50-3.7KW-15SB、CH50-3.7KW-20SB、CH50-3.7KW-25SB、CH50-3.7KW-30SB、CH50-3.7KW-40SB、CH50-3.7KW-50SB、CH50-3.7KW-60SB

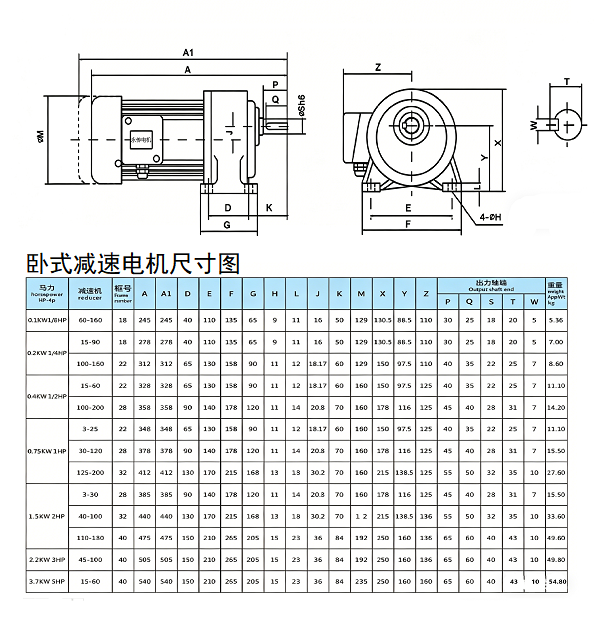

下面是這個CH系列減速電機的尺寸圖，需要具體型號的尺寸圖請聯系客服

永傳電機CH50電機是CH系列中功率較大、負載能力較強的臥式齒輪減速電機，輸出軸徑50mm，功率覆蓋750W-3700W，結構堅固、性能穩定，可直接為重型設備提供高扭矩動力，相較于單體電機的輕負載適配性，是重型工業設備的核心動力單元。該電機內部齒輪采用高精度特種合金鋼，經滲碳淬火處理，硬度高、耐磨耐用，可承受較大的負載沖擊，傳動精度高；齒輪箱采用鑄鐵材質，強度高、抗變形能力強，全密閉外扇構造，散熱效率高，可長時間連續運行而不易過熱；絕緣等級為F級，防護等級IP20（鑄鐵接線盒），運行平穩、噪音低，啟動扭矩大，轉速調節靈活，能適配多種重型工業設備的動力需求，穩定性和耐用性處于行業領先水平。

適用場景：主要應用于重型輸送機、大型包裝機械（如大型碼垛機、打包機）、食品加工機械（如大型和面機、屠宰設備）、木工機械（如大型鋸床、刨床）、制藥設備（如大型壓片機、顆粒機）、化工機械（如大型壓縮機、反應釜攪拌設備）、農業機械（如大型收割機、拖拉機輔助部件）、建材機械（如混凝土攪拌機、輸送機）、礦山機械輔助設備等，適配室內-10℃至40℃、濕度90%以下（非冷凝）、海拔1000公尺以下的環境，適合重型負載、連續運行的大型工業生產場景，能為各類重型設備提供穩定、持久的動力支持，助力提高企業實現生產效率。

安裝事項：安裝前需檢查CH50電機外觀是否完好，有無破損、漏油等情況，確認電機規格與設備需求一致；安裝面需平整、牢固，選用高強度、高承重的安裝座，確保安裝座能承受電機重量和運行時的負載沖擊；優先水平安裝，用高強度螺栓固定電機，均勻擰緊，防止電機運行時產生振動，同時預留充足的散熱空間，避免電機與其他部件緊密貼合，確保散熱通暢；安裝傳動部件時，需精準校準同軸度，避免偏心運行導致電機磨損或故障；安裝完成后，在出力軸表面涂抹防銹油，用手轉動電機軸，檢查有無卡頓、異響，確認無異常后接通電源試運行，觀察電機運行狀態、轉速和溫度，無異常后方可投入正常使用；安裝后需定期檢查電機固定螺栓和傳動部件，防止松動，確保運行穩定。

接線注意事項：CH50減速電機接線必須由專業電工操作，嚴格遵循電氣相關規范，接線前務必切斷總電源，嚴禁帶電接線；根據電機銘牌標注的電壓、頻率選擇合適的電源，三相電機需連接至與銘牌額定電流匹配的電機啟動器，確保啟動平穩、保護到位；接線時需確保接線牢固、絕緣良好，端子盒做好密封處理，防止粉塵進入；三相電機若轉向錯誤，可切斷電源后互換任意兩根進線；嚴禁超出電機額定電壓范圍接線，電壓不穩定時需加裝穩壓器，防止電機燒毀；接線完成后，檢查電路連接是否正確，確認無誤后再接通電源試運行，試運行期間觀察電機運行狀態，若有異常立即停機排查，避免故障擴大。

潤滑油添加方法：電機出廠時齒輪箱內已加注足量?jī)?yōu)質潤滑油脂，使用前無需額外添加；正常運行12000小時后，需更換或補充潤滑油；添加時，先打開齒輪箱的放油口，排出廢油，待廢油完全排出后擰緊放油口螺絲，再?gòu)淖⒂涂谧⑷脒m配規格的潤滑脂，加注至油位線即可，不可過多或過少；建議選用與出廠規格一致的潤滑油脂，禁止混合使用不同類型的潤滑油，加注過程中需保持注油口清潔，避免雜質進入齒輪箱，加劇齒輪磨損；加注完成后，擰緊注油口螺絲，檢查是否有潤滑油泄漏，若有泄漏需及時處理，定期檢查油位，確保潤滑油充足，同時記錄潤滑油更換時間，便于后續維護。
