CH22與GH22減速機為同型號，不同廠家型號之間可能有差異，具體請核對尺寸圖或者是咨詢右邊在線客服

CH22縮框型減速電機型號：CH22-100W-100SB、CH22-100W-120SB、CH22-100W-140SB、CH22-100W-160SB、

CH22-400W-15SB、CH22-400W-20SB、CH22-400W-25SB、CH22-400W-30SB、CH22-400W-40SB、CH22-400W-45SB、CH22-400W-50SB、CH22-400W-60SB

CH22-750W-3SB、CH22-750W-5SB、CH22-750W-10SB、CH22-750W-15SB、CH22-750W-20SB、CH22-750W-25SB

CH22標準型減速電機型號：

CH22-100W-60SB、CH22-100W-70SB、CH22-100W-80SB、CH22-100W-90SB、CH22-100W-100SB、CH22-100W-120SB、CH22-100W-140SB、CH22-100W-160SB、CH22-100W-180SB、CH22-100W-200SB

CH22-200W-15SB、CH22-200W-20SB、CH22-200W-25SB、CH22-200W-30SB、CH22-200W-40SB、CH22-200W-45SB、CH22-200W-50SB、CH22-200W-60SB、CH22-200W-70SB、CH22-200W-80SB、CH22-200W-90SB

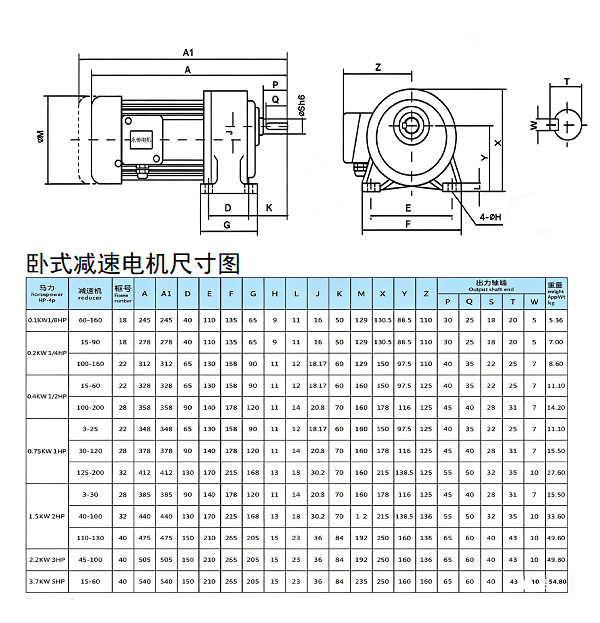

下面是這個CH系列減速電機的尺寸圖，需要具體型號的尺寸圖請聯系客服

永傳電機CH22電機是一款通用性強的臥式齒輪減速電機，介于CH18與CH28之間，兼顧小巧體積與穩定動力，其集成減速機構，可實現精準降速增扭，適配更多輕中負載場景。該電機功率覆蓋100W-750W，輸出軸徑22mm，內部齒輪采用高精度特種合金鋼，經專業熱處理，耐磨耐用、不易崩齒，齒輪箱為鋁合金壓鑄材質，全密閉外扇構造，散熱快速，可長時間連續運行而不易過熱；絕緣等級為F級，防護等級IP54，能有效抵御粉塵和輕微水汽侵蝕，運行噪音低、振動小，啟動平穩，具備廣泛的轉速調節范圍，可根據設備需求靈活適配，適配多種中小型設備的動力傳動需求。

適用場景：適配于中小型包裝機械、小型輸送帶、食品加工中的分揀設備、小型攪拌設備、制藥行業的小型送料設備、木工機械輔助部件、電子設備組裝線、小型水泵、小型風機等，同時可用于農業機械輔助設備、小型印刷機的送紙機構等，適配室內-10℃至40℃、濕度90%以下（非冷凝）、海拔1000公尺以下的環境，廣泛應用于輕工業、食品加工、電子制造、農業等多個領域。

安裝事項：安裝前需確認CH22減速電機規格與設備設計規格是否相符，檢查電機外觀是否破損、有無漏油現象；優先采用水平安裝方式，安裝面需平整、牢固，可選用配套安裝座，確保電機固定后無松動；用螺栓固定電機時，需均勻用力擰緊，避免局部受力不均導致電機運行時產生振動，同時預留足夠的散熱空間，防止電機與其他部件貼合影響散熱；安裝傳動附件（如聯軸器、皮帶輪）時，需校準同軸度，避免安裝偏差導致電機磨損或故障；安裝完成后，用手轉動電機軸，確認無卡頓、異響，再接通電源試運行，試運行時觀察電機轉速、噪音和溫度，無異常后方可投入使用；安裝后需做好出力軸的防銹處理，涂抹適量防銹油或防銹漆。

潤滑油添加方法：CH22減速電機出廠時已在齒輪箱內加注足量?jī)?yōu)質潤滑油脂，使用初期無需添加；正常運行12000小時后，需進行潤滑油的更換或補充；添加時，找到齒輪箱上的注油口和放油口，先打開放油口排出廢油，待廢油完全排出后，擰緊放油口螺絲，再?gòu)淖⒂涂谧⑷脒m配規格的潤滑脂，直至油位達到規定刻度，然后擰緊注油口螺絲；建議選用與出廠規格一致的潤滑油脂，禁止混合使用不同類型的潤滑油，加注過程中避免雜質進入齒輪箱，防止齒輪磨損。
